變頻諧振耐壓試驗裝置可進行各種可進行各種交流耐壓試驗，可以進行GIS耐壓試驗、電纜耐壓試驗、發電機耐壓試驗、變壓器感應耐壓試驗等。這些耐壓試驗都是電力系統中常規的試驗，我們必要要掌握。為了更好運用變頻諧振耐壓試驗裝置進行這些耐壓試驗，我們還要了解變頻串聯諧振試驗裝置各種試驗接線方法。下面武漢市合眾電氣為你展示這幾種耐壓試驗的具體接線圖。

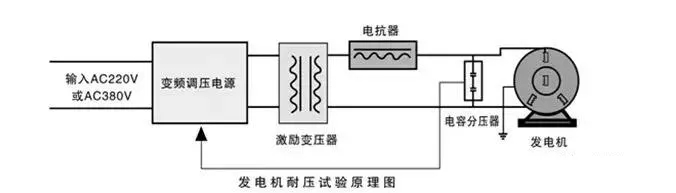

1、發電機耐壓試驗接線圖

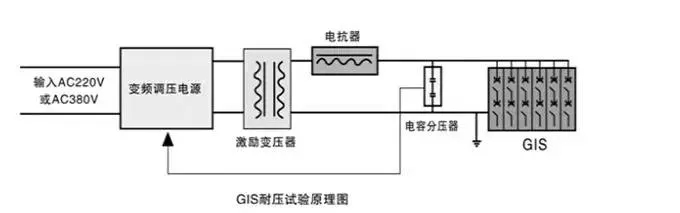

2、GIS耐壓試驗接線圖

3、變壓器耐壓試驗接線圖

4、變壓器感應耐壓試驗接線圖

5、電纜耐壓試驗接線圖

  以上就是運用變頻諧振耐壓試驗裝置進行耐壓試驗的五種方法，及試驗的進行方法原理。在現場耐壓試驗過程中，根據接線原理，選配合適的電抗器數量，在諧振電路容量范圍內進行耐壓試驗，保障試驗的安全進行。
