全自動溫升試驗裝置數據很多，屬于數據多的電力檢測設備，選擇合適的數據顯示方式利于數據統計分析。下面合眾電氣專家舉例介紹，全自動溫升試驗裝置選擇數據顯示方式。

  本系統提供多種數據顯示方式：曲線、數顯、列表和棒圖。雙擊設備1，則工具欄中的顯示方式可以選擇（默認為曲線界面如下圖2-5所示），設置完參數后，在主菜單欄中的“實時采集”選項或者直接在工具欄中選擇一種數據顯示方式，這里只選擇數顯方式進行說明。在主菜單欄中選擇“操作”中的“開始實時采集”或者點擊工具欄中的“開始采集”按鈕開始與下位機建立通訊，如下圖2-5所示。

  在曲線界面中曲線繪制區域中點擊鼠標右鍵選擇參數設置如下圖2-6所示，對曲線屬性進行設置。在此窗口可以設置4個不同的Y軸，并可以選擇不同的通道并繪制相應的曲線。但是一個通道只能選擇一個Y軸。各通道的曲線屬性可點擊設備管理區域內點擊相應的通道進行設置。

  按住Shift鍵并在曲線上選擇相應的區域可以求出該段時間內的各通道的最大值、最小值和平均值。按住Ctr鍵并選擇相應的區域，可以將本段曲線沿X軸放大。

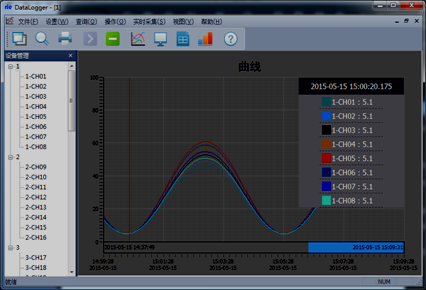

  圖2-6 曲線界面
  圖2-7 曲線參數設置

  以上是全自動溫升試驗裝置選擇數據顯示方式。如果需要更多電力檢測設備，請聯系合眾電氣在線客服，我們將安排專業產品經理對接。
