電力測試設備里面繼保功能比較強大的設備，操作起來也相對復雜一些，合眾電氣技術工程師講解，微機繼電保護測試儀的阻抗定值校驗。
  微機繼電保護測試儀該測試項目是用來校驗距離保護各段在各種短路狀態下的動作整定值。

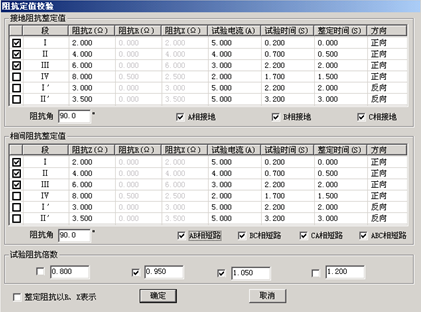

  將保護裝置定值單中的各個試驗參數，如各段阻抗整定值、試驗電流、整定時間、試驗時間等填入相應欄中。微機繼電保護測試儀整定時間在試驗過程中不起作用，一般試驗時間應設置得稍大于保護的整定時間。前四段為正方向故障，還增加了兩段反向故障，以滿足不同的故障情況。

  阻抗定值可以以阻抗值和阻抗角方式輸入，微機繼電保護測試儀也可以以電阻R和電抗X的方式輸入，由選擇項“整定阻抗以R、X表示”來切換。

  有四種試驗阻抗倍數供選擇，一般選0.95倍和1.05倍。0.95倍時，距離保護應可靠動作，1.05倍時，距離保護應可靠不動作。當微機繼電保護測試儀在這兩種倍數下保護動作不正確，請檢查0.8倍和1.2倍時保護的動作情況。短路阻抗 = 阻抗整定值×設定倍數。當然倍數值也可修改，以檢查保護在哪種倍數下動作正確。

  微機繼電保護測試儀一次可以同時選擇多種故障類型。參數設置完成后點擊“確認”按鈕，各種故障下各段的測試參數將依次添加在主界面的試驗參數列表中。

  注意：微機繼電保護測試儀有些保護如四方公司的平行四邊形特性保護其定值以電抗XX1－XX4、XD1－XD4方式等給出的，則僅設置電抗X分量，其電阻R分量應設為0。
