微機繼電保護測試儀（鍵盤版）設置狀態參數，微機繼電保護測試儀（鍵盤版）試驗步驟2：設置狀態參數

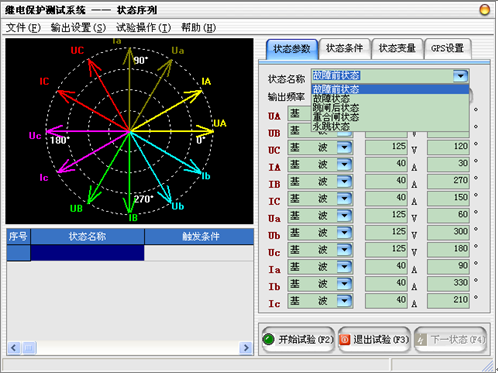

  在微機繼電保護測試儀（鍵盤版）界面右邊的“狀態參數”屬性頁中設置當前狀態的狀態名稱、輸出頻率和各通道的輸出類型、幅值、相位。

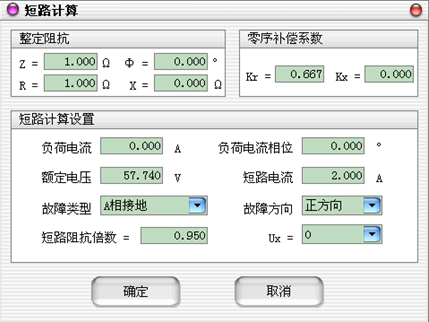

  單擊微機繼電保護測試儀（鍵盤版）“短路計算”，可進入短路計算公式的參數設置對話框：
  Z：極坐標形式的幅值。

  Φ：極坐標形式的角度。

  R：直角坐標形式的電阻。

  X：直角坐標形式的電抗。

  Kr、Kx：用于計算零序補償系數，如果定值所給的參數形式與此不同，可按如下公式進行轉換：

  Kr = （ R0 / R1 - 1 ） / 3

  Kx = （ X0 / X1 - 1 ） / 3

  如果微機繼電保護測試儀（鍵盤版）定值單中不是給出電阻和電抗的值，而是正序和零序阻抗，以及正序和零序靈敏角，則應將它們轉換成電阻和電抗，再代入上述公式進行計算。對某些保護以Ko、Φ方式計算的，如果Φ（Z1）＝Φ（Z0），即PS1=PS0，則Ko為一實數，此時需設置Kr＝Kx＝Ko 。

  負荷電流：在額定狀態時輸出的電流值。

  負荷電流相位：以電壓為參照，負荷電流相對于電壓的角度偏移。

  額定電壓：在額定狀態時輸出的電壓值，一般為57.740V。

  短路電流：短路故障時，流經保護安裝處的故障相電流。

  微機繼電保護測試儀（鍵盤版）故障類型：程序提供了11 種故障類型，包括A 、B 、C 接地，AB 、BC 、CA 相間短路，AB 、BC 、CA 兩相接地，三相短路。

  微機繼電保護測試儀（鍵盤版）故障方向：可設置為正向故障或反向故障。

  短路阻抗倍數：為nד整定阻抗”，以此值作為短路點阻抗進行模擬。一般按0.95或1.05倍整定值進行檢查。如果不滿足，也可以0.8或1.2倍整定值進行檢查。
