匝間沖擊耐壓試驗儀 HZZJ-110S，適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品。匝間耐壓試驗儀是采用脈沖波形比較法，以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。通過對儀器顯示波形的觀察、對比與分析，能迅速正確地測定繞組匝間絕緣的好壞。對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。
匝間沖擊耐壓試驗儀，根據我國GB14711-93《中小型旋轉電機安全通用要求》標準、GB755-87《旋轉電機基本技術要求》標準及部標JB/T-9615.1-2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》等標準，必須對電機成品半成品進行浸漆前后匝間耐壓絕緣試驗。執行標準：GB14711-93 GB755-87。
產品別名： 匝間耐壓絕緣試驗儀、匝間沖擊耐壓試驗、匝間耐壓試驗儀、匝間沖擊耐壓試驗
二、產品特點：
1、采用脈沖波形比較法，以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。
2、通過對儀器顯示波形的觀察、對比與分析，能迅速正確地測定繞組匝間絕緣的好壞。
3、對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。

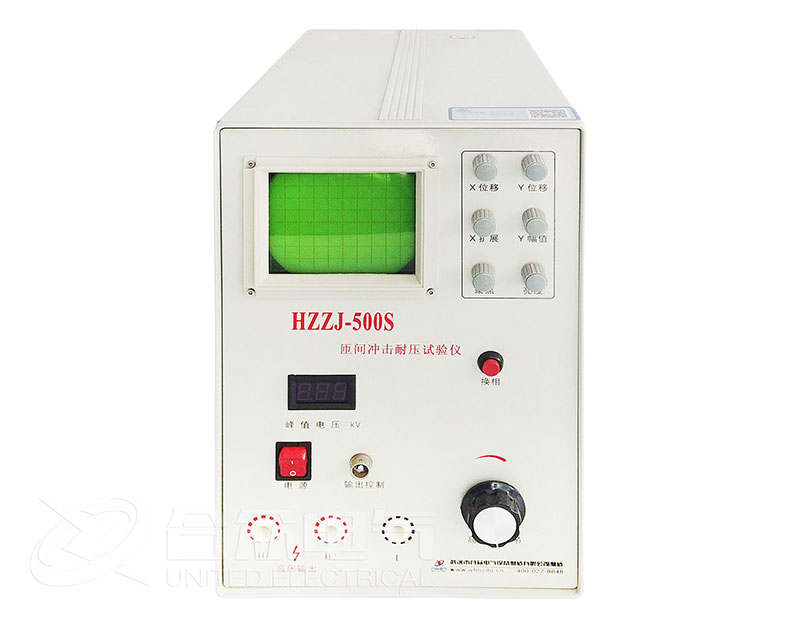

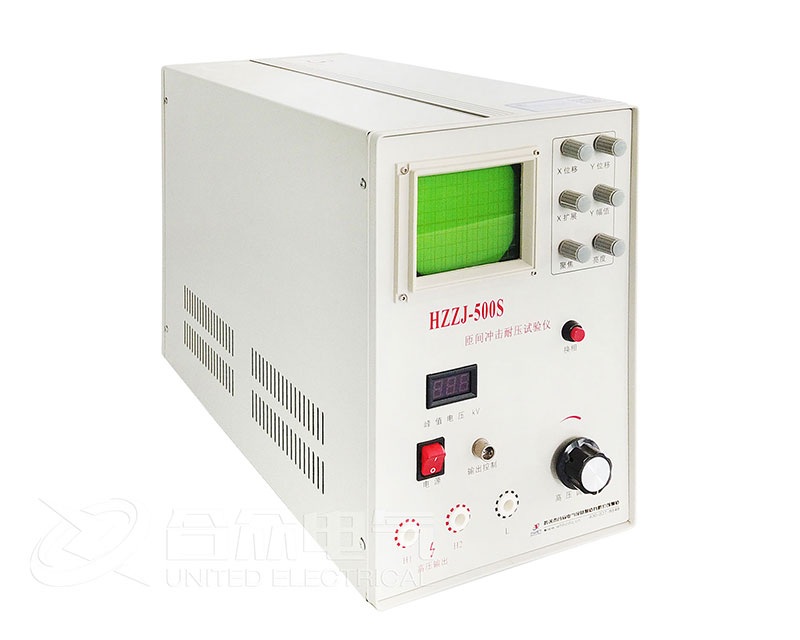

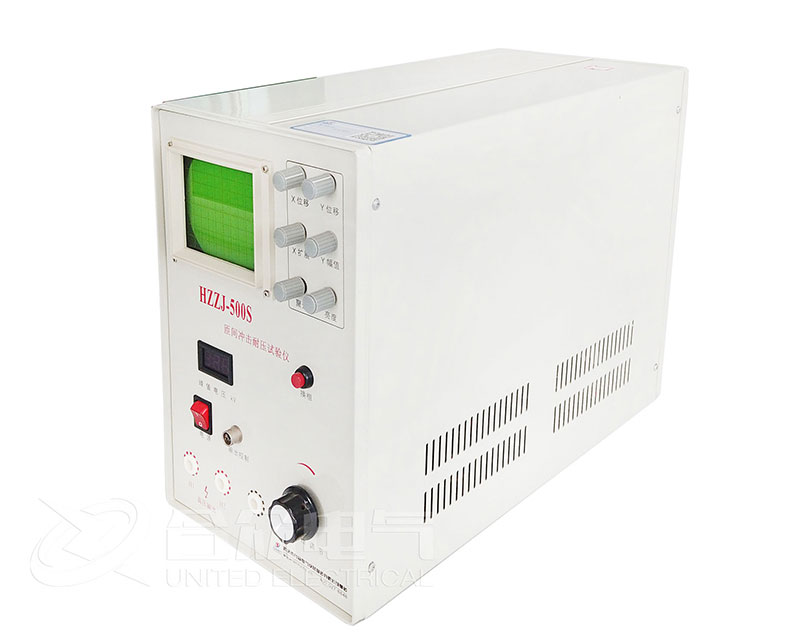

4、整機電子集成化較高，測試波形可在試驗儀自帶的示波器上觀測，峰值電壓可在數字表上直讀，Y軸幅值和X軸掃描速率連續可調，整機具有精度高、故障率低等特點,各項性能和技術指標均達到國內水平。
|
峰值電壓 |
500～5000V連續可調 |
峰值測試誤差 |
≤ 5%（1kV-5kV） |
|
波形上升時間 |
0.5μS或0.2μS |
工作電源 |
220V±10% 50HZ |
|
整機功耗 |
≤ 100 W |
外形尺寸 |
48×26×39CM |
|
整機重量 |
24Kg |
|
|
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
峰值電壓 |
500～5000V連續可調 |
峰值測試誤差 |
≤ 5%（1kV-5kV） |
|
波形上升時間 |
0.5μS或0.2μS |
工作電源 |
220V±10% 50HZ |
|
整機功耗 |
≤ 100 W |
外形尺寸 |
48×26×39CM |
|
整機重量 |
24Kg |
|
|
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
