局部放電原理圖及局部放電檢測主要參量
局部放電：是指設備絕緣系統中部分被擊穿的電氣放電，這種放電可以發生在導體(電極)附近，也可發生在其它位置。
局部放電的種類：
①絕緣材料內部放電(固體-空穴；液體-氣泡)；
②表面放電；
③高壓電極尖端放電。
局部放電的產生：設備絕緣內部存在弱點或生產過程中造局靚的的產高龜榨簾噩成的缺陷，在高壓電場作用下發生重復擊穿和熄滅現象-局部放電。
局部放電原理：
內部放電：絕緣材料中含有氣隙、油隙、雜質等，在電場的作用下會出現介質內部或介質與電極之間的放電。

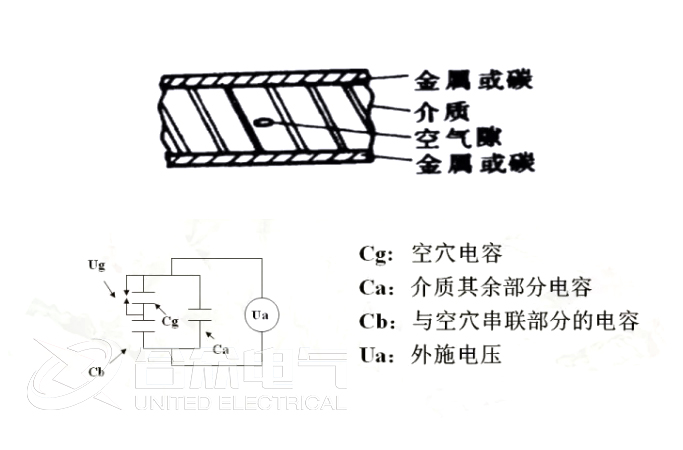

等效原理圖：
局部放電的特點：
①放電能量很小，短時間內存在不影響電氣設備的絕緣強度；
②對絕緣的危害是逐漸加大的，它的發展需要一定時間-累計效應-缺陷擴大-絕緣擊穿。
③對絕緣系統壽命的評估分散性很大。發展時間、局放種類、產生位置、絕緣種類等有關。
④局部放電試驗屬非破壞試驗。不會造成絕緣損傷。
局部放電主要參量：
①局部放電的視在電荷q：電荷瞬時注入試品兩端時，試品兩端電壓的瞬時變化量與試品局部放電本身所引起的電壓瞬變量相等的電荷量，一般用pC(皮庫)表示。
②局部放電試驗電壓：按相關規定施加的局部放電試驗電壓，在此電壓下局部放電量不應超過規定的局部放電量值。
③規定的局部放電量值：在規定的電壓下，對給定的試品，在規程或規范中規定的局部放電參量的數值。
④局部放電起始電壓Ui：試品兩端出現局部放電時，施加在試品兩端的電壓值。
⑤局部放電熄滅電壓Ue：
試品兩端局部放電消失時的電壓值。(理論上比起始電熄起壓低一半，但實際上要低很多5%-20%，甚至更低)
