沖擊電壓發生器可發出各種形狀的脈沖波形，但是根據試驗研究的需要，按照有關國際標準和國家標準的規定，主要產生以下幾種沖擊電壓波形：

  1、標準雷電沖擊波形

  2、標準操作沖擊波形

  3、其他特殊的沖擊電壓波形，如特種操作沖擊波等。

  對于沖擊電壓波形，主要規定了3 個基本參數來描述波形的形狀，即峰值電壓、波頭時間和波尾時間，波形的參數定義可見沖擊電壓發生器詳細說明所示。沖擊電壓試驗是電力設備高壓試驗的基本項目之一，電力設備在設計、制造及修繕之后都要求進行沖擊試驗以驗證或檢驗。常見的電力設備包括電力變壓器、電力互感器、高壓開關、組合電器、避雷器、電力電纜及附件、套管及絕緣子等都要進行沖擊試驗。

  國家標準GB/TJ6927.1-1997《高電壓試驗技術第一部分一般試驗要求》將雷電沖擊電壓波形分為標準雷電沖擊(全波)、標準雷電沖擊截波特殊雷電沖擊。全波是具有一定極性的非周期性脈沖電壓波，其波前部分的電壓上升很快，到達峰值后再緩慢地降到零。

  截波是指雷電沖擊電壓全波在經過一段時延(幾微秒)后被外間隙截?cái)嗟牟ㄐ?，根?jù)截?cái)鄷r(shí)延的長短，截波分為波前截?cái)嗪筒ㄎ步財唷０凑諊鴺?biāo)( GB/T 16927.1-1997)的規定，標準雷電沖擊電壓全波是指波前時間T1為1.2μs，視在半峰值時間T2為50μs 的雷電沖擊全波。考慮實際的沖擊電壓發生器發出的沖擊電壓波形中，起始部分通常不宜區分，峰值附近波形比較平滑，標準中用峰值電壓Um的0.3、0.5及0.9等數值來確定沖擊波形的實際參數。標準雷電截波是指標準雷電沖擊波經過2~6μs被外間隙截?cái)嗟牟ㄐ危瑳_擊截波可用截?cái)鄷r(shí)間Te截?cái)鄷r(shí)刻Tj，截波峰值Ue，截?cái)鄷r(shí)刻電壓Uj，電壓過零系數U2/Ue等參數來表征。

  通常對于沖擊電壓發生器平滑的雷電沖擊波，試驗電壓值即其峰值。對某些試驗回路，在沖擊波的峰值處可能會有振蕩或過沖。在此情況時，如果振蕩的頻率不小于0.5MHz或過沖的持續時間不大于1μs，則應作平均曲線處理并取平均曲線的最大幅值作為試驗電壓值。

  對于波前(峰值的90%以下)部分上的振蕩可以用作圖法來判斷是否滿足要求。首先作出振蕩波形的平均曲線并按視在波前時間的確定方法求得A、B兩點，然后由A、B作縱軸的平行線AA’和BB’并使其分別等于峰值的25%和5%。當波前部分的振蕩均在直線A’B’以下時刻則該振蕩是允許的。

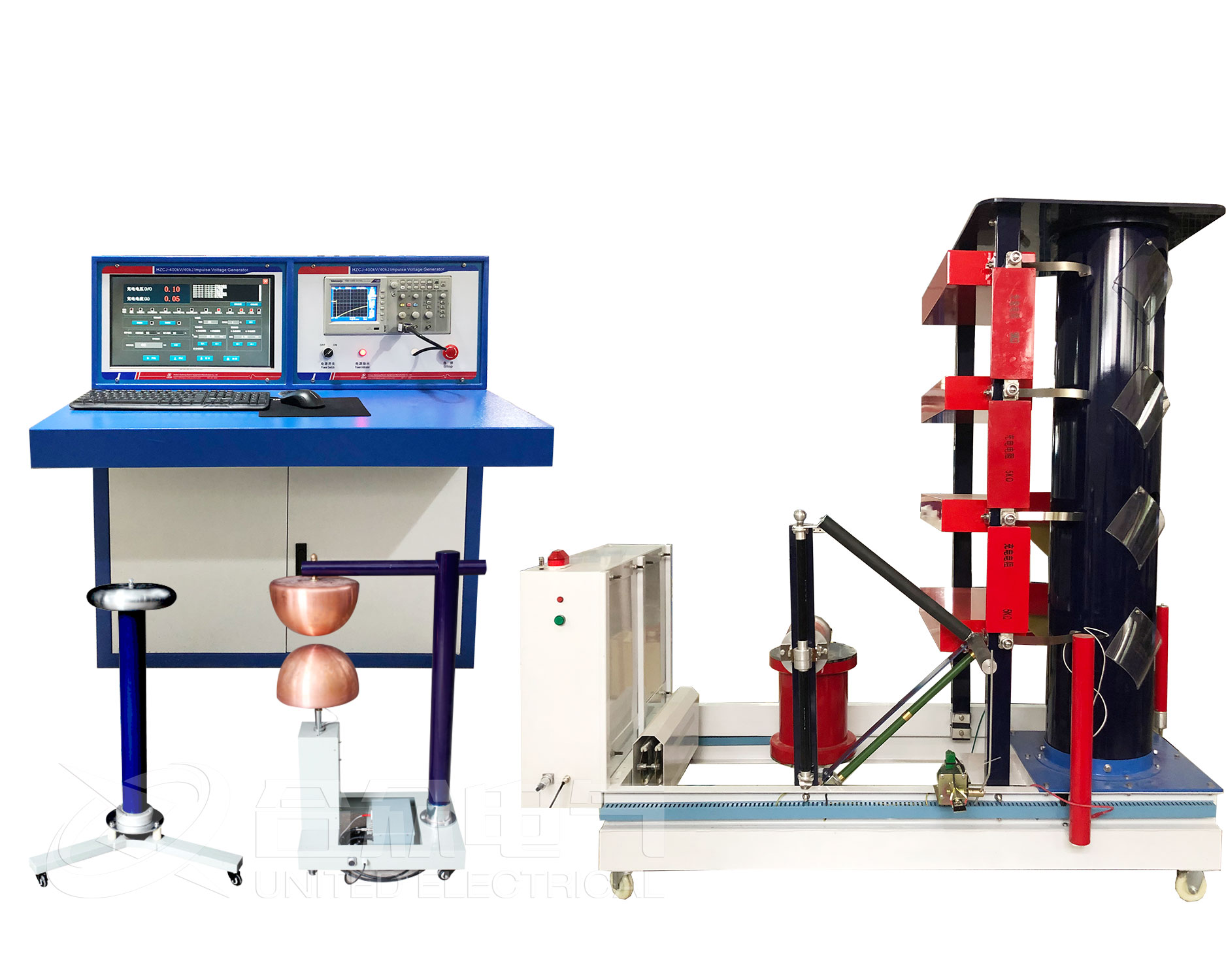

  沖擊電壓發生器沖擊電壓試驗也是高壓試驗研究的基本項目之一，在進行絕緣配合研究、電磁兼容研究及放電機理研究等許多方面都需要進行沖擊電壓試驗。因此，沖擊電壓發生器試驗設備有著廣泛的應用，在工廠、研究機構及大專院校的高壓試驗室中。
