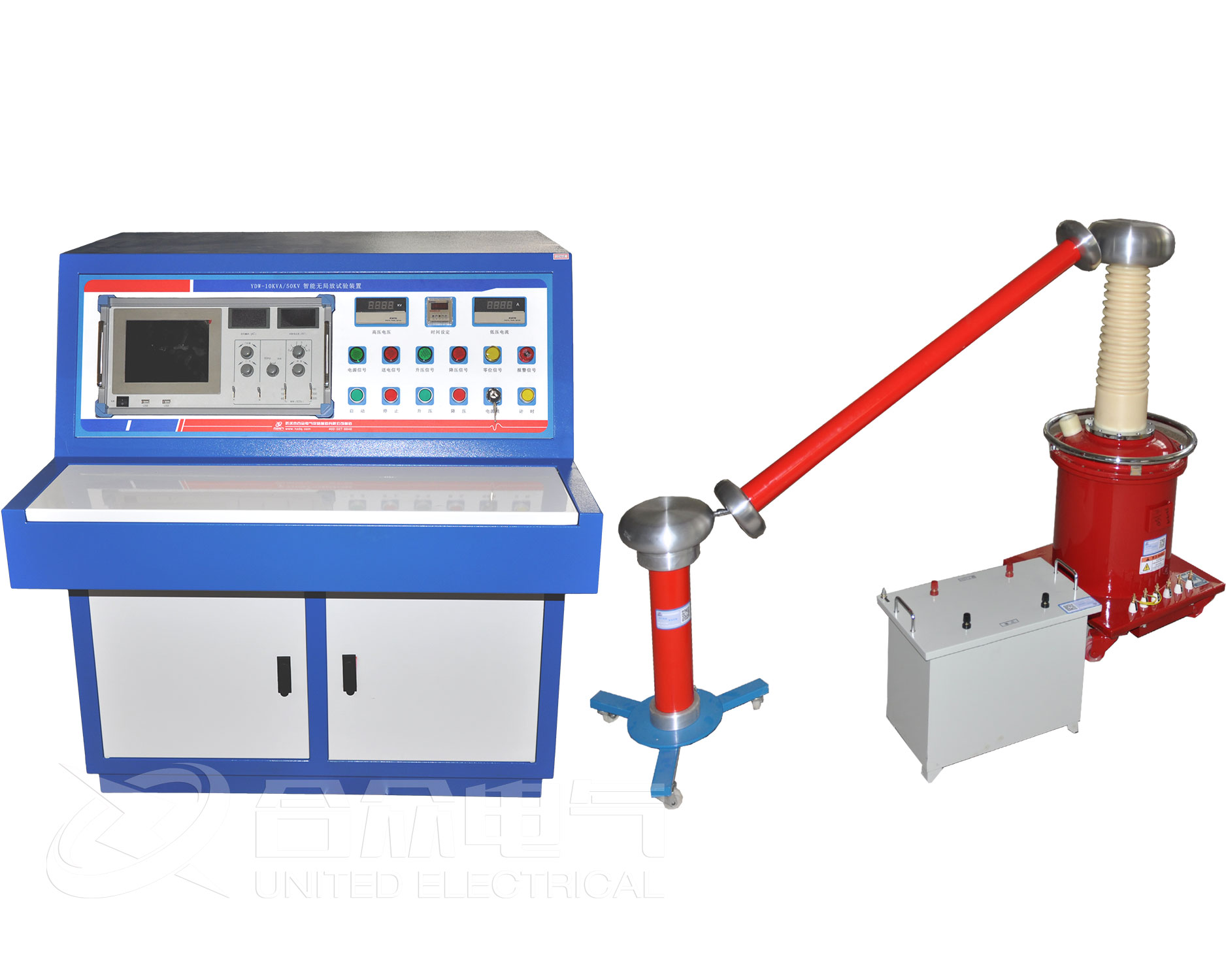

無局放耐壓試驗裝置適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放耐壓試驗裝置(變壓器控制部分)和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。

  無局放耐壓試驗裝置操作說明

  ①開機準備：將時基顯示方式開關18置于“橢圓”。

  ②放電量的校正：按圖接好線后，在未加試驗電壓之前用KJF98-I校正脈沖發生器予以校正。注意：方波測量盒應盡量靠近試品的高壓端。紅端子引線接高壓端。

  ③然后調節放大器增益調節“6”、“7”，使該注入脈沖高度適當(示波屏上高度2cm以下)，使數字表“4”，指針表“2”上的讀數值與注入的已知電量相符。調定后放大器細調旋鈕“7”的位置不能再改變，需保持與校正時相同。

  注：無局放耐壓試驗裝置校正完成后必須去掉校正方波發生器與試驗回路的連接。

  ④測試操作：接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。

  旋轉“橢圓旋轉”開關“1 7”，使橢圓旋轉到預期的放電處于最有利于觀測的位置，連續升高電壓，注意第一次出現的持續放電，當放電量超過規定的最低值時的電壓即為局部放電起始電壓。

  在規定的試驗電壓下，觀測到放電脈沖信號后，調節放大器粗調開關“6”(注意：細調旋鈕“7”的位置不能再變動)，使顯示屏上放電脈沖高度在0.2~2cm之間(數字電壓表上的PC讀數有效數字不能超過120.0)，則數字表頭的讀數乘以或除以10(粗調開關換檔倍率) 即為放電量值讀數。

  ⑤注意：無局放耐壓試驗裝置使用數字表頭顯示放電量，其滿度值定為100超過該值即為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。

  試驗過程中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝置來避開。合上開關“12”、“13”，用一個或兩個時間窗，并用電位器“10”、“11”來改變橢圓上加亮區域的寬度和位置，使其避開干擾脈沖之處，用時間窗裝置可以分別測量產生于兩個半波內的放電量。
