變壓器復合電壓閉鎖(方向)過流保護

  這是當前大容量變壓器常見的后備保護之一。用“交流試驗”進行模擬時，應注意以下幾點：

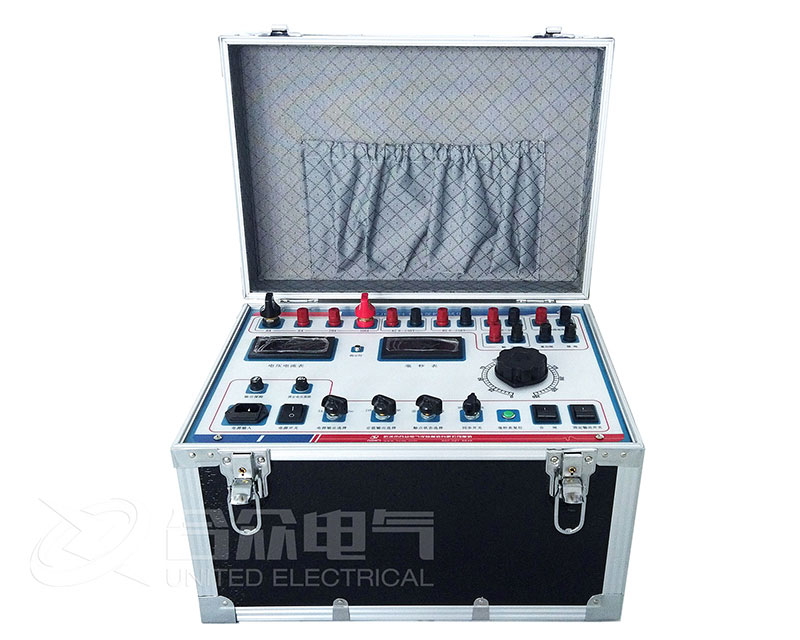

  繼電保護測試儀如何輸出復合電壓

  復合電壓是指低電壓和負序電壓。在閉鎖過流時，這兩種電壓是“或”的關系。也就是說，能夠理解為是“低電壓閉鎖(方向)過流”和“負序電壓閉鎖(方向)過流”兩套保護的組合。一般保護提供了兩組電壓輸入端子，一組用于輸入低電壓(正序電壓)，一組用于輸入負序電壓，因此，試驗時電壓的接線不同。

  保護定值單中，“低電壓”和“負序電壓”常常指線電壓，，轉換成相電壓，由繼電保護測試儀輸出三相電壓進行試驗。低電壓試驗時，在“交流試驗”中設置三相電壓相位為：0°-120°、120°;負序電壓試驗時，在“交流試驗”中設置三相電壓相位為：0°、120°、一120°;

  繼電保護測試儀電壓電流怎樣配合輸出

  如果采用三相電壓同時輸出，則試驗時可任意取其中一相電流輸出。

  如果采用兩相電壓輸出，則需要通過閱讀保護說明書，查看保護是采用什么接線方式。比如，采用90接線， 則按“UAB，IC”“UBC，IA”， “UCA，IB”方式進行輸出; 采用0°接線， 常常按“UAB，IA”，“UBC，IB”“UCA，IC”方式進行輸出。

  繼電保護測試儀怎樣測試方向更簡單

  假設某保護采用90°接線方式，低電壓定值為60V，試驗時可在“交流試驗”中進行如下設置：UA=60V，相位為0°;UB=0V，相位為0°。這樣，UAB即為60V，0°然后固IC定電壓，改變電流IC的相位來測試兩條動作邊界。

  需要測試哪些項目

  過電流值、低電壓值、負序電壓值、動作靈敏角等。

  繼電保護測試儀怎樣在輸出期間直接置數改變輸出

  有些保護要求在輸出故障之前先輸出正常狀態量(電流為0A)，以使保護的“TV斷線”信號消失，或重合閘充電燈亮。還有些保護是通過突變量起動的，要求在試驗期間加上突變量。這些都要求軟件能在試驗期間直接修改數據，改變繼電保護測試儀的輸出量。

  首先選擇“手動”試驗方式，在試驗輸出狀態下，依次直接修改所需改變的各相的參數(幅值或相位)。按“確認”鍵之前，盡管界面上的數據已經修改，但測試儀實際輸出的電壓電流還是修改前的。

  修改前的。全部修改完后按“確認”鍵，測試儀的各相輸出立即同時改變?yōu)樾薷暮蟮闹?。由于這種改變是各相同步改變的，所以能適應某些突變量起動的保護的輸出要求。
