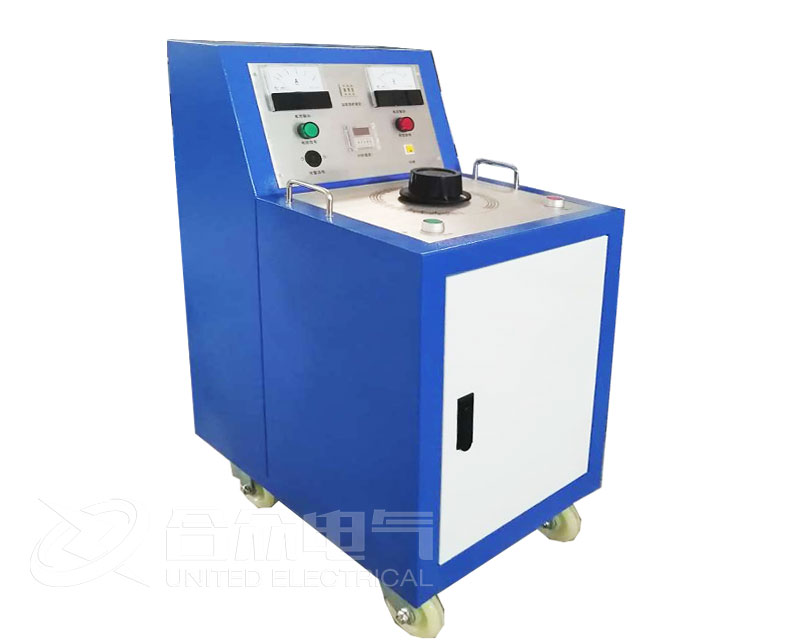

三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量最大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、 段間、 層間的倍頻、 倍壓試驗，以考核線圈的絕緣強度、耐壓水平。主要用于對被試品的倍頻感應耐壓試驗。

  三倍頻電源發生器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢(正序向量)的向量和為0，而開口兩端應出同相的150Hz三次諧波(零序)。

  三倍頻電源發生器試驗操作注意事項

  三倍頻電源發生器設有過流保護，出廠時按額定輸出電流的80%整定好，用于小負載時，應根據負載實際情況重新整定;當升壓過程中出現過流或擊穿現象時，過流保護動作，可保護被試品，不致使被試品的事故擴大，此時也應立切斷輸入三相電源，以免三倍頻電源發生裝置受到損壞。

  在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。當輸出電流表頭指針發上變化時，表明試驗過程中出現泄漏電流，設備過電流保護措施自動啟動，強制關閉設備，停止試驗。

  因三倍頻電源發生器是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒。

  在使用分體式三倍頻電源發生器時，控制箱中的接觸器線圈電壓為三倍頻電源發生器輸出電壓的1/3，不可使用50HZ電源試驗。
