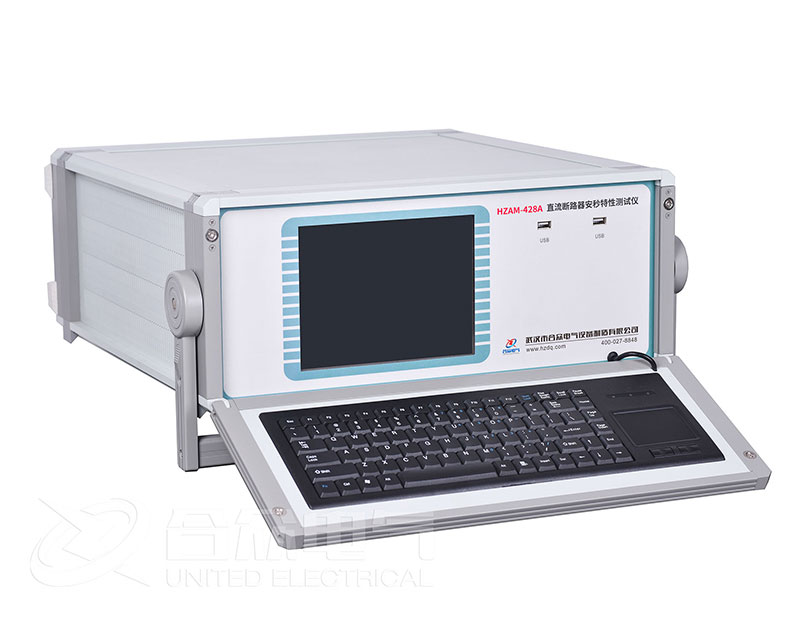

為解決現場對直流斷路器實際特性檢測的問題，武漢市合眾電氣研發了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試儀，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的安全可靠運行。

直流斷路器安秒特性測試儀是專為變電站試驗、檢修、維護工作而設計。滿足直流斷路器的超載和短路特性測試，從而提高變電站直流系統的健康水平，避免直流配電網絡出現越級跳閘和引發的大面積停電事故。

直流斷路器安秒特性測試儀主要功能:

按照 GB10963-2008《家用及類似場所用過電流保護斷路器》標準規定斷路器應做脫扣特性試驗。

1、時間-電流特性試驗

1）從冷態開始，對斷路器通以 1.13In (約定不脫扣電流)的電流至約定時間，斷路器不應脫扣。然后在5s 內把電流穩定升至1.45In(約定脫扣電流)的電流，斷路器應在約定時間內脫扣。

2）從冷態開始，對斷路器的各極通以 2.55In 的電流，斷開時間應大于 1s，并且對于額定電流小于等于 63A 的斷路器斷開時間應小于 60s，對于額定電流大于 63A 的斷路器斷開時間應小于 120s。

2、瞬時脫扣試驗

1）對于B型斷路器：從冷態開始，對斷路器的各極通以 4In 的電流，斷開時間應不小于 0.1s，并且對于額定電流小于等于 32A 的斷路器斷開時間應不大于 45s，對于額定電流大于32A 的斷路器斷開時間應不大于 90s。

然后再從冷態開始，對斷路器的各極通以 7In 的電流，斷開時間應小于 0.1s。

2）對于C型斷路器：從冷態開始，對斷路器的各極通以 7In的電流，斷開時間應不小于 0.1s，并且對于額定電流小于等于 32A 的斷路器斷開時間應不大于 15s，對于額定電流大于 32A的斷路器斷開時間應不大于 30s。

然后再從冷態開始，對斷路器的各極通以 15In 的電流，斷開時間應小于 0.1s。
