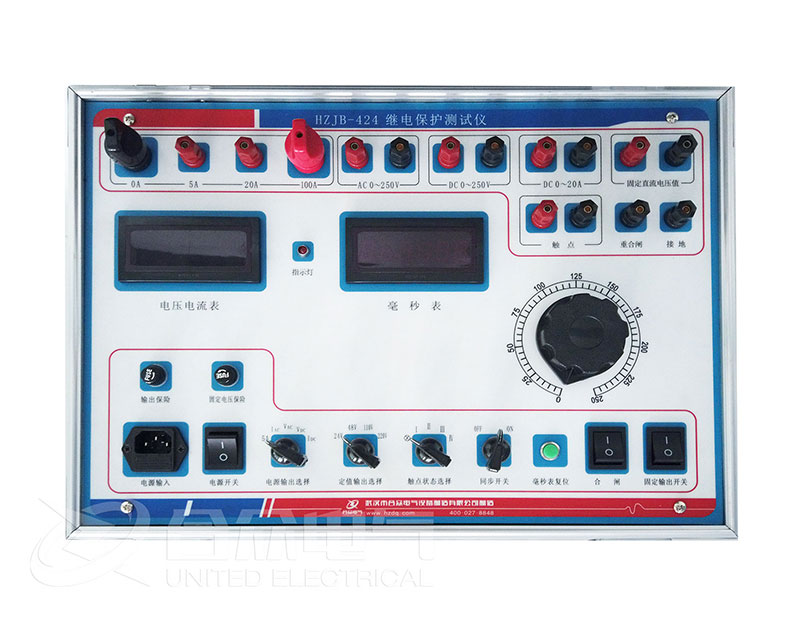

電壓特性試驗

電壓特性試驗主要用于測試反時限電壓繼電器的U(t)動作特性。

測試步驟1：在“參數設置”中設置電流和電壓

電壓初始值：故障電壓的起始值；

電壓結束值：故障電壓的終止值；

電壓變化步長：故障電壓的變化步長值，故障相電壓將從起始值按步長逐步變化直至終止值結束測試；

電壓相位角：電壓與電流的夾角，相位角的定義為輸出的電壓超前于電流的相角；

電流幅值：三相對稱電流值的大小。

測試步驟2：在“參數設置”中設置“電輸出方式；

電壓輸出方式：可選Ua、Ub、Uc、Uab、Ubc、Uca、Uabc等七種電壓輸出方式；

單相輸出其余兩相電壓均不輸出；

兩相輸出兩相相差180°，另一相不輸出；

三相輸出三相相差120°；

如果電壓試驗時的電壓較大，建議選擇AB 、BC 或CA 線電壓方式輸出，試驗過程中，兩相的電壓相位自動調整為互差180。

測試步驟3：在“參數設置”中設置試驗時間

故障持續時間：對于每一個故障電流輸出，繼電保護測試裝置所輸出的最長時間如果接收到保護繼電器動作信號，則立即停止本輪試驗，準備進入下-輪；一般地，“故障持續時間”應大于繼電器電流特性中所可能出現的最大動作時間；

故障前時間:在兩輪故障試驗之間，可設置一段不輸出的休止時間以使繼電器接點復歸和測試裝置散熱，在間斷時間內測試系統沒有電壓電流輸出。

測試步驟4：開始試驗

確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗；

單擊“退出試驗”按鈕或鍵盤上的F3快捷鍵可退出試驗。
