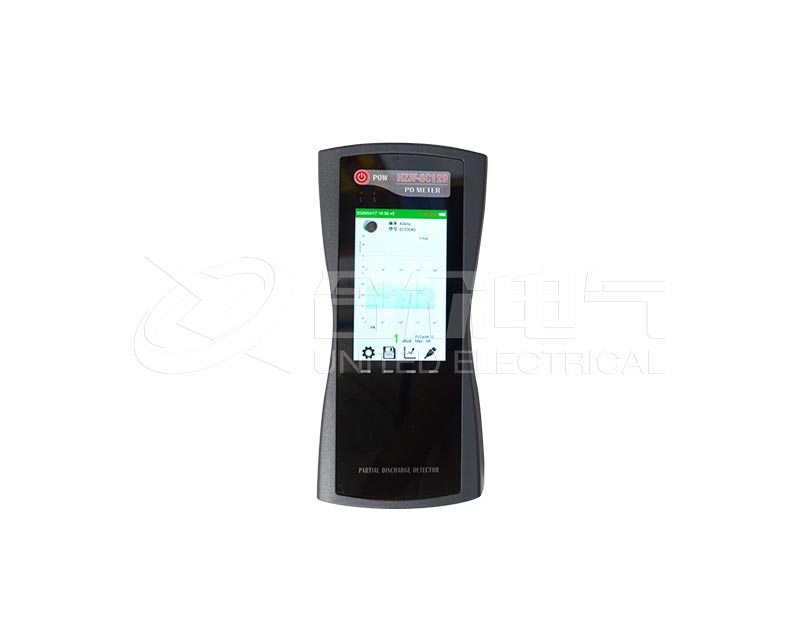

局部放電檢測試驗前的準備

試驗接線

按要求接線，各接地端子可靠接地。

局部放電檢測系統使用前應檢查其完好性，連接無松動，連接電纜不應有短路和斷路變頻柜的電源隔離開關和控制電源開關應在斷開位置。將變頻電源柜放置在有利于空間散熱且地面平坦的安全位置。

局部放電檢測系統采用專配的電源電纜接通三相輸入電源。如需延長電源電纜，應老慮充分滿足電源的工作電流。采用專配的信號聯接光纜連接變頻電源柜與屏顯控制箱。采用專配的測量聯接單元連接分壓器與屏顯控制箱。嚴格按安規要求進行系統安全接地，各部件之間應一點接地嚴禁接地線相互串聯。

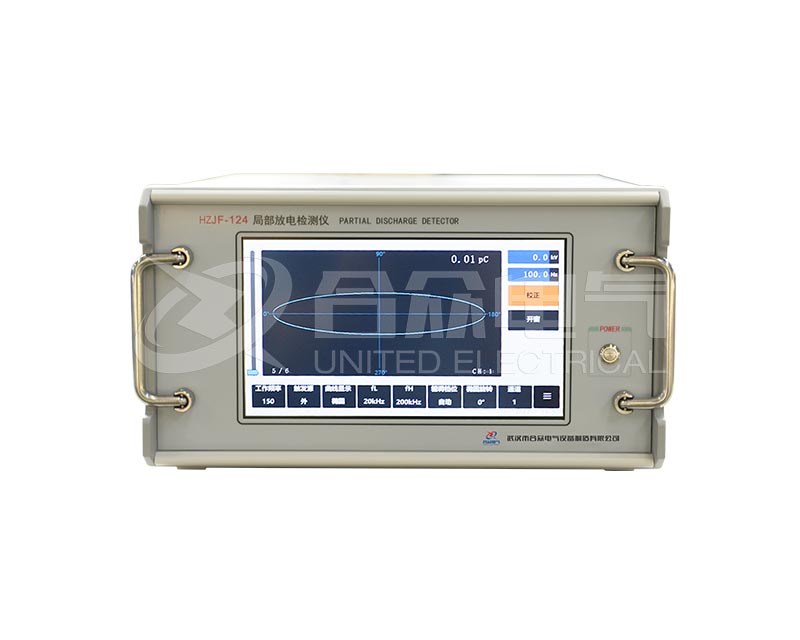

局放儀開機準備

先打開儀器中部主電源開關，啟動局放測試程序進入起始畫面，輸入試驗名稱進入主界面。

局放儀校準

儀器在安裝完成后每次試驗前，都必須先進行校正，以便獲得準確的測試結果。

校準的過程：

將校準脈沖發生器連接到被測試產品兩端，調至合適的檔位。選擇要校正的通道: 從“當前通道”下拉框中選擇要校正的通道。

校正pC：根據施加在被測試產品兩端的已知電荷量(校準脈沖發生器選擇的數值)，在“校正電最力編輯框內輸入用于校準的 pC 值(應該與已知電荷量相等，默認值: 1000pC)。

開始校準 pC：按開始校正按鈕，校正自動進行。

調節“濾波”檔位；根據現場實際情況，選擇合適的低頻和高頻濾波檔位，濾除明顯干擾信號如選擇“OFF”檔位，則關閉濾波功能。如非必要，應盡量避免濾波檔位的改動。(低頻檔位默認值：40kHz；高頻檔位默認值: 300kHz。)

增益調節：根據施加在被測試產品兩端的已知電荷量，根據顯示的數值對“增益”檔位進行調節，若在顯示的數值前面出現“女”!則表示超出量程，需要衰減檔位(將“增益”檔位置于數值較大的檔位)，在不超出量程的情況下，選擇合適的檔位，使校正信號在屏幕上接近滿度。(增益檔位默認值:5)

保存校準pC：按存校正值按鈕，保存所選擇通道的校準結果。兩個通道需要分別校正，如果需要設置另一個信號通道，需重復上述校準過程
校正完畢后應拆除校準脈沖發生器，將線路直接接至被測試產品上，準備正式測試。
