正確使用接地電阻測試儀以及測量接地電阻的方法

儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電流探棒Cˊ，且Eˊ、Pˊ、Cˊ保持直線即可。

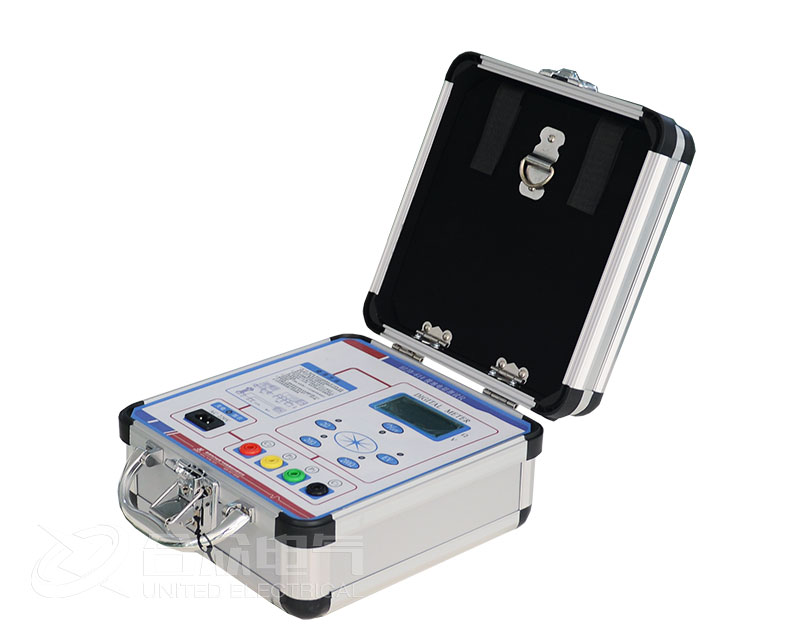

接地電阻安裝于電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散處，接地電阻值體現電氣裝置與“地”接觸的良好程度和反映接地網的規模。接地電阻表主要由手搖發電機，電流互感器，電位器以及檢流計組成。

接地技術的引入最初是為了防止電力或電子等設備遭雷擊而采取的保護性措施，目的是把雷電產生的雷擊電流通過避雷針引入到大地，從而起到保護建筑物的作用。

同時，接地也是保護人身安全的一種有效手段，當某種原因引起的相線和設備外殼碰觸時，設備的外殼就會有危險電壓產生，由此生成的電流就會經保護地線到大地，從而起到人身安全保護作用。

接地電阻測試儀使用注意事項：

接地線路要與被保護設備斷開，以保證測量結果的準確性。

被測地極附近不能有雜散電流和已極化的土壤。

下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。

探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。

連接線應使用絕緣良好的導線，以免有漏電現象。

注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。

測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。

測試現場不能有電解物質和腐爛尸體，以免造成錯覺。

當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

隨時檢查儀表的準確性。

接地電阻測試儀應保存在室內保持其環境溫度0℃～40℃，相對濕度不超過80%，且在空氣中不能含有足以引起腐蝕的有害物質。

測試儀在使用、搬運、存放時應避免強烈震動。
