診斷性試驗

紅外測溫

檢測部位為電纜終端、電纜導體與外部金屬連接處以及具備檢測條件的電纜接頭紅外熱像圖顯示應無異常溫升、溫差和/或相對溫差。測量及分析方法按照DL/T 664的要求執行。

銅屏蔽層電阻和導體電阻比測試

1、重做終端或接頭后，用雙臂電橋測量在相同溫度下的銅屏蔽層和導體的直流電阻；

2、較投運前的電阻比增大時，表明銅屏蔽層的直流電阻增大，可能被腐蝕:電陽比減小時，表明附件中導體連接點的電阻有可能增大，必要時應開展進一步檢測或檢修。

高頻局部放電檢測

1、采用在電纜終端接地線位置或電纜本體安裝的高頻CT傳感器或其他類型傳感器進行局部放電檢測。

2、首先根據相位圖譜特征判斷測量信號是否具備50Hz相關性，若具備，說明存在局放，繼續如下步驟：

a)排除外界環境干擾，即排除與電纜有直接電氣連接的設備或空間的放電干擾；

b)根據各檢測部位的幅值大小(即信號衰減特性)初步定位局放部位；

c)根據各檢測部位三相信號相位特征，定位局放相別；

d)根據單個脈沖時域波形、相位圖譜特征初步判斷放電類型；

e)在條件具備時，綜合應用超聲波局放儀、示波器等儀器進行精確的定位。

3、如檢出局放信號，則線路認定為異常狀態。

特高頻局部放電檢測

1、特高頻局部放電測試主要適用于開關柜內電纜終端、GIS終端的檢測。

2、利用特高頻傳感器從開關柜、GIS進行信號耦合，檢測前應盡量排除環境的干擾信號。檢測中對干擾信號的判別可綜合利用特高頻法典型干擾圖譜、頻譜儀和高速示波器等儀器和手段進行。進行局部放電定位時，可采用示波器(采樣精度1GHz以上)等進行精確定位。

3、首先根據相位圖譜特征判斷測量信號是否具備50Hz相關性，若具備，繼續如下步驟：

a)排除外界環境干擾，將傳感器放置于電纜接頭上檢測信號與在空氣中檢測信號進行比較，若一致并且信號較小，則基本可判斷為外部干擾;若不一樣或變大，則需進一步檢測判斷；

b)檢測相鄰間隔的信號，根據各檢測間隔的幅值大小(即信號衰減特性)初步定位局放部位。必要時可使用工具把傳感器綁置于電纜接頭處進行長時間檢測，時間不少于15min，進一步分析峰值圖形、放電速率圖形和三維檢測圖形綜合判斷放電類型；

c)在條件具備時，綜合應用超聲波局放儀、示波器等儀器進行精確的定位。

4、如檢測出局放信號，則線路認定為異常狀態。

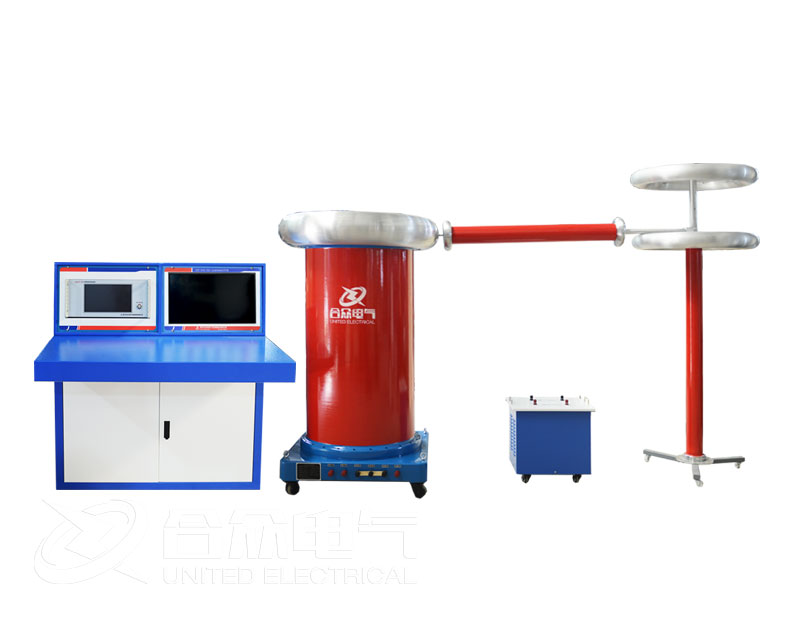

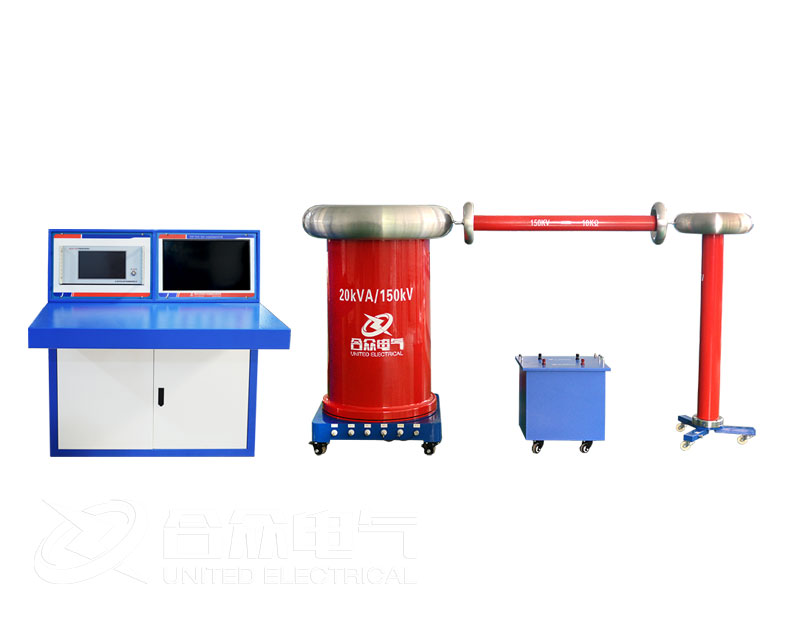

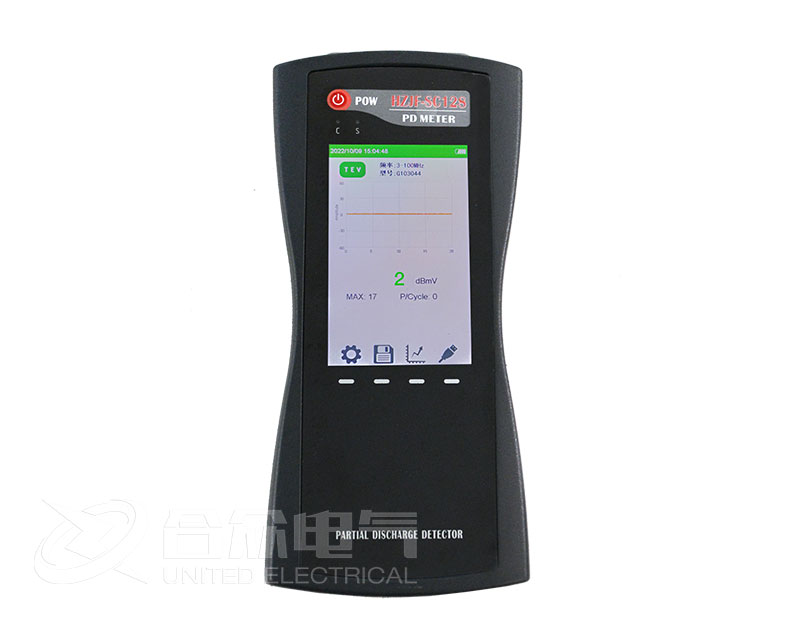

局部放電檢測

1、診斷性試驗中局部放電檢測可采用振蕩波、超低頻正弦波、超低頻余弦方波三種電壓激勵形式，試驗電壓要求同交接試驗，局部放電檢測試驗要求見試驗規程，檢測方法參考IEEE Std 400.2和IEEE Std 400.4。

2、被測電纜本體及附件應當絕緣良好，存在故障的電纜不能進行測試。被測電纜線路絕緣電阻小于30MΩ時，不宜進行局部放電檢測。

3、試驗前后各相主絕緣絕緣電阻值應無明顯變化。

4、若測試過程中發現放電量急劇增加或已達異常標準，應停止升壓測試，嘗試定位排查潛在缺陷。
