變壓器繞組變形試驗是指在電動力和機械力的作用下，繞組的尺寸或形狀發生不可逆的變化。包括軸向和徑向的尺寸變化、器身位移、繞組扭曲、鼓包和匝間短路等。變壓器制造完成后，其繞組內部結構便已確定，其發布參數L、C頁已確定，頻響曲線也已確定，當變壓器繞組發生形變或位移時，則L、C將發生變化，其頻響特性也變化。比較正常的和變化后的曲線的重合程度，就可以知道其形變情況。

頻響法由繞組一端對地注入掃描信號，測量繞組兩端口特性參數的頻域函數，通過分析端口參數的頻域圖譜特性，判斷繞組的結構特性，從而實現診斷繞組變形情況的目的。

試驗現場的組織措施

試驗工作負責人:

負責標準化作業指導書的編寫和執行以及現場工作的組織協調問題。

試驗安全負責人:

負責試驗現場及周?chē)陌踩O(jiān)督

試驗技術負責人:

負責試驗現場的技術問題。

測試儀器、設備選擇

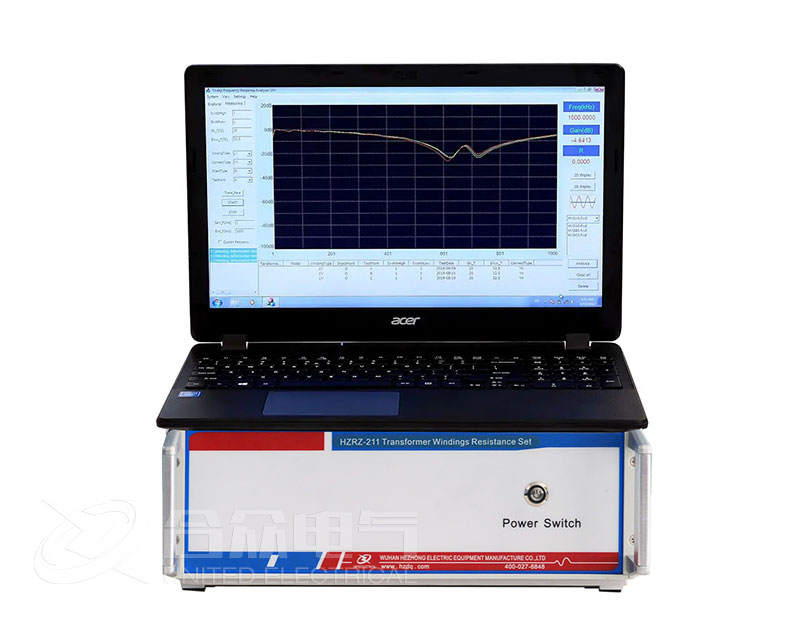

繞組變形測試儀其設計參數(匹配阻抗，頻率范圍)必須完全符合《電力變壓器繞組變形的頻率響應分析法》(DL/T911-2004)規定要求，采樣點數應該在600點以上，有一定抗感應電壓能力，配套軟件應具有曲線相關系數計算分析功能。

試驗步驟

斷開變壓器有載調壓分接開關、風冷電源，退出變壓器本體保護等，將變壓器各繞組接地充分放電，拆除或斷開對外的一切連接。

在筆記本電腦中建立本次測試數據檔案路徑并錄入各種測量信息。

變壓器繞組變形測試接線方式，參考測試儀接線圖和試驗規程要求。

按變壓器繞組變形測試儀使用說明書接線，在不同的頻率下，輸入一定的電壓時，可以取得其響應電流值，頻響分析儀輸出電壓為 30mV--3V，其頻率可在選定范圍內變化(10HZ--1MHZ)，此電壓加到繞組中性點或線端上，在其它線端連接測量線，把信號(即響應)送回頻響分析儀，并在記錄儀上以頻率為橫坐標，以響應為縱坐標繪出頻響曲線。

測試完畢后把所測得的數據全部進行保存，以便對該變壓器進行分析。

測試時應確認周邊無大型用電設備干擾試驗電源，測試地點周?chē)粲须娨?、手機、廣播發射基站也很可能?chē)?yán)重影響測量結果。

變壓器鐵芯必須與外殼可靠接地。測試儀外殼、測量阻抗外殼必須與變壓器外殼可靠接地。

繞組變形測試應在“直流類”試驗之前或“交流類”試驗之后進行。

試驗中如果變壓器三相頻響特性不一致，應檢查設備后重測，直至同一相 2次試驗結果一致。

變壓器繞組變形幅頻響應特性曲線包含多個明顯波峰和波谷，幅頻響應特性曲線中的波峰或波谷發布位置及分布數量的變化，是分析變壓器繞組變形的需要依據。
