交聯聚乙烯電纜交流耐壓試驗

測量目的

橡塑絕緣電纜特別是交聯聚乙烯電纜，因其具有優異的性能，得到了迅速的發展，目前在中低壓電壓等級中已基本取代了油浸紙絕緣電纜，超高壓交聯聚乙烯電纜已發展至 500kV 電壓等級。如果對交聯聚乙烯電纜施加直流電壓，那么直流試驗過程中在交聯聚乙烯電纜及其附件中會形成空間電荷，對絕緣，有積累效應加速絕緣老化，縮短使用壽命，同時，直流電壓下絕緣電場分布與實際運行電壓下不同。因此，直流試驗合格的交聯聚乙烯電纜，投入運行后，在正常工作電壓作用下也會發生絕緣事故。通過施加交流試驗電壓，可以避免以上不足，并且可以有效地鑒別正常絕緣的絕緣水平。

試驗時使用的儀器(測量?jī)x器)

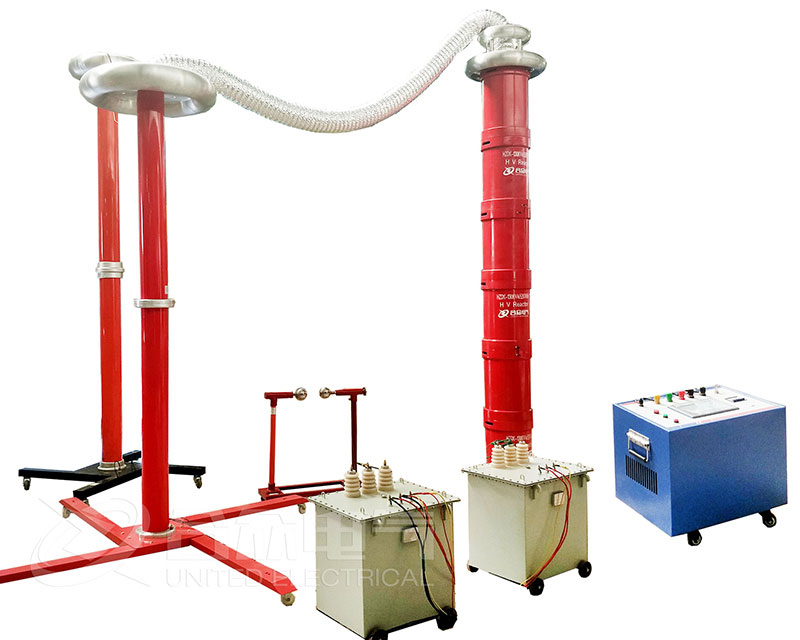

串聯諧振試驗設備一套(包括操作箱、勵磁變、諧振電抗器、分壓器、負載補償電容等)。

試驗步驟

1)將被試電纜與其他電氣設備解開并充分放電。

2)布置試驗設備，檢查設備的完好性，連接電纜無破損、斷路和短路。連接線路前應有明顯的電源斷開點。

3)按照試驗接線圖連接各部件，各接地點應一點接地。

4)檢查“電源”開關處于斷開位置，“電壓調節”電位器逆時針旋轉到底(零位)，接通電源線。

5)檢查“過壓整定”撥碼開關，撥動撥盤，使顯示的整定值為試驗電壓的1.05~1.1 倍。

6)接通“電源”開關，顯示設置界面，進行有關參數設置。

7)升壓及試驗結果保存與查詢。

8)更換試驗相，重復試驗步驟。

測量結果的分析判斷

1)目前交流耐壓試驗電壓標準2倍相電壓15分鐘。實際根據規程要求，或試驗標準要求進行。

2)在一定頻率范圍內(通常為 20~300Hz)，當確定試驗電壓后，逐漸升高電壓，如果在規定時間內耐壓通過，說明電纜能夠投入運行，否則不合格。

注意事項

1)被試電纜兩端應完全脫空，試驗過程中，兩端應派專人看守。

2)試驗前應根據電纜長度、電壓等級等確定勵磁變低壓側接線方式，以使勵磁變高壓能輸出滿足試驗條件的電壓。

3)在施加試驗電壓前應設定好過電壓整定值。

4)試驗設備(諧振電抗器、分壓器、勵磁變壓器等)應盡量靠近被試電纜頭，減少試驗接地線的長度，及減少接地線的電感量。

5)試驗時操作人員除接觸調諧、調壓絕緣旋鈕外，不要觸及控制箱金屬外殼。
