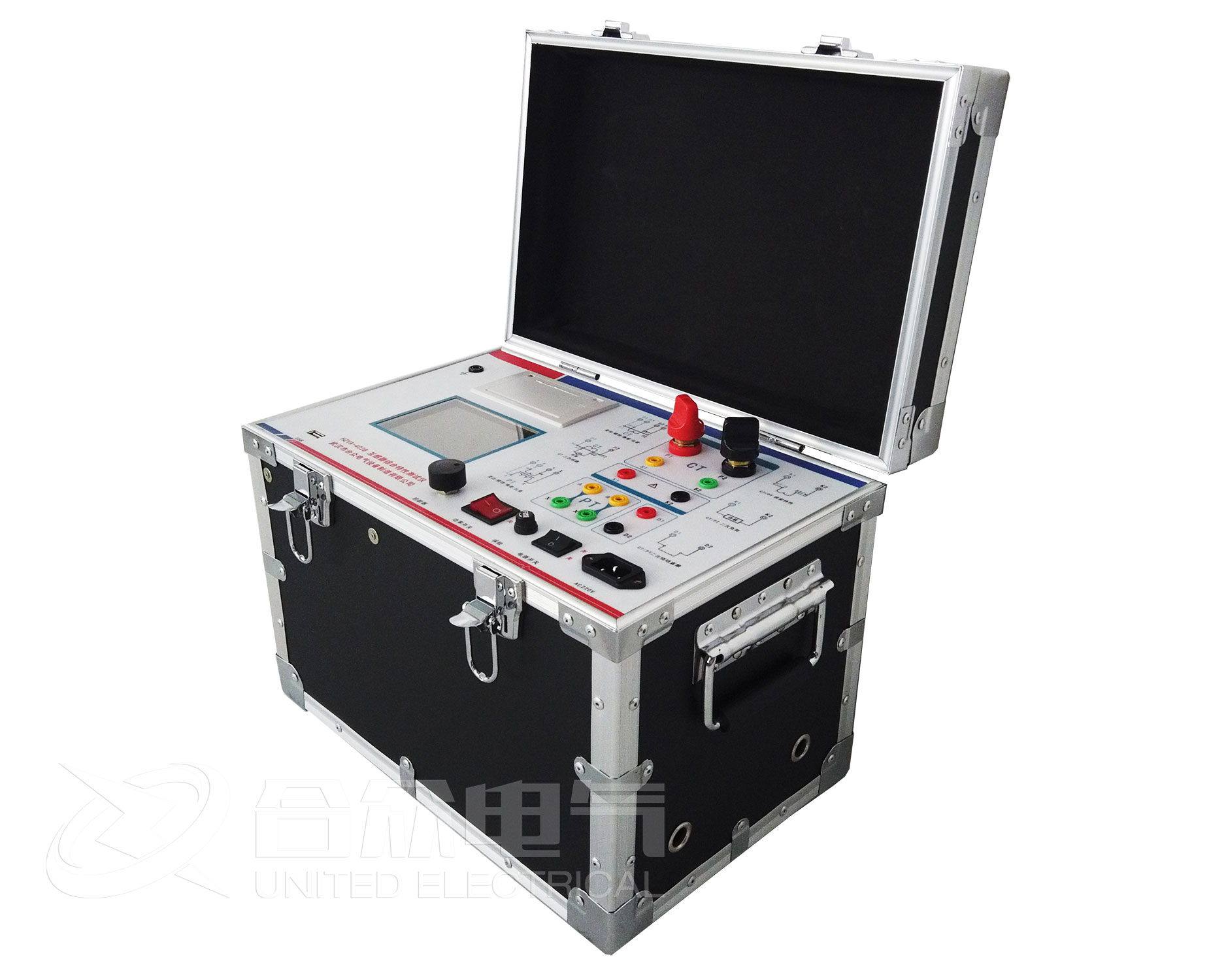

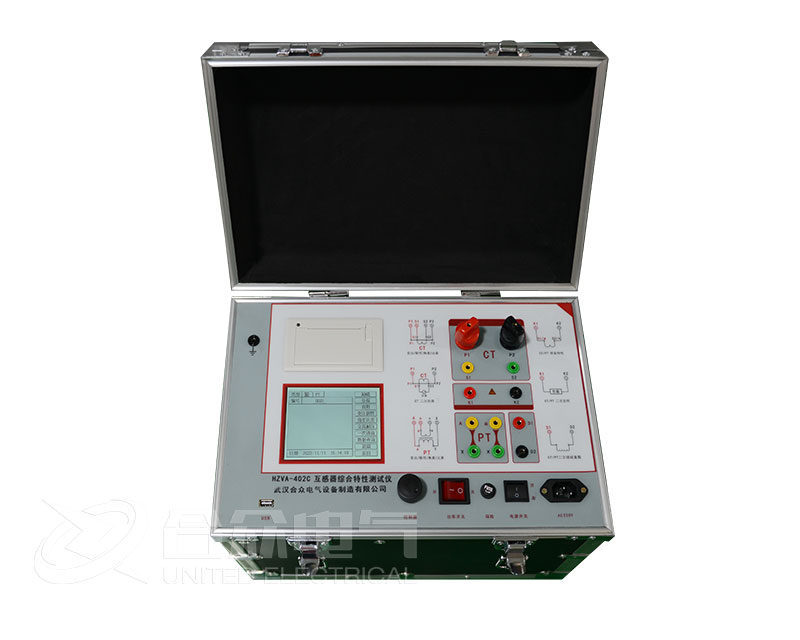

互感器特性綜合測試儀現場試驗通用方案
一、測試前準備
設備檢查檢查測試儀主機、電源線、測試線及接地線是否完好，確保無破損或老化現象。若需使用配套軟件，請?zhí)崆鞍惭b并熟悉操作界面及功能。
安全措施
斷電操作：確保被測互感器已與電力系統完全斷開，二次側無電流或電壓輸入。
放電處理：測試前對互感器二次側進行充分放電，消除殘余電荷。
接地保護：測試儀必須可靠接地，以減少電磁干擾并保障操作安全。
接線準備
根據測試項目（如變比、極性、伏安特性等），選擇對應的接線方式。參考互感器特性綜合測試儀說明書正確連接測試線，確保一次側、二次側及接地端子接線無誤。
二、測試項目及操作步驟
1. 變比（匝數比）測試
接線方法：將測試儀的一次側端子連接至互感器一次繞組，二次側端子連接至二次繞組。
操作流程：
選擇儀器中的“變比測試”功能，輸入互感器的額定一次電流/電壓及二次額定值。
啟動測試，儀器將自動輸出信號并顯示實測變比、誤差等數據。結果判定：將實測變比與互感器銘牌標稱值對比，誤差應在允許范圍內（如±0.5%）。
2. 極性測試
接線方法：與變比測試接線相同，需確保一次側和二次側接線方向正確。
操作流程：
選擇“極性測試”模式，儀器將施加瞬時電流。
觀察互感器特性綜合測試儀顯示的波形或極性指示燈：若為“減極性”（同極性），瞬時方向一致；若方向相反，則極性異常。
3. 伏安特性（勵磁曲線）測試
接線方法：僅連接互感器二次側，一次側保持開路。
操作流程：
選擇“伏安特性”測試模式，設置起始電壓/電流及步長增量。
儀器將自動升壓并記錄電流數據，生成伏安特性曲線。
應用分析：通過曲線拐點判斷互感器是否飽和，評估其在實際工況下的精度和穩定性。
4. 誤差曲線測試
操作流程：
輸入互感器的額定參數（如額定電流、準確級等）。
儀器自動在不同負載條件下測試比差和角差，生成10%誤差曲線。
結果判定：對比標準限值，確認互感器是否符合精度要求。
三、測試完成后的操作
數據保存與導出：將測試結果保存至儀器內部存儲器，或通過USB/藍牙導出至電腦，便于生成檢測報告。
設備復位：關閉測試儀電源，依次拆除所有測試線。
現場恢復：若測試結果合格，重新將互感器接入電力系統，并確認連接牢固。
四、注意事項
安全規范：
嚴禁帶電操作：所有接線或拆線必須在斷電狀態下進行。
高壓防護：測試時遠離互感器高壓側，防止觸電風險。
環境要求：
測試環境應干燥、通風，避免強磁場干擾。
參數設置：
確保輸入的額定值與互感器銘牌一致（如CT二次額定電流為5A或1A）。
選擇適當?shù)牧砍?，避免儀器過載損壞。
異常處理：
若測試數據異常（如變比誤差過大），立即停止測試，檢查接線或互感器是否故障。
儀器報警時，需根據提示信息排查問題，必要時聯系技術支持。
