試驗項目

繞組及末屏的絕緣電阻測量

試驗方法

測一次繞組、各二次繞組、末屏。測量時非被試?yán)@組(或末屏)、外殼應接地。500kV電流互感器具有二個一次繞組時，尚應測量一次繞組間的絕緣電阻。時間應持續60s，以替代二次統組交流耐壓試驗。試驗時應記錄環境濕度。

安全措施及注意事項

測量二次繞組絕阻時非被試?yán)@組及端子應接地，測量完畢應充分放電。

試驗標準

繞組絕緣電阻不應低于出廠值的60%，電容型CT的末屏對地的絕阻一般不低于1000MΩ。

試驗項目

極性檢查

試驗方法

各二次繞組分別進行，將指針式直流毫伏表的“+”“-”輸入端接在待檢二次繞組的端子上，方向必須正確；“+”端接在s1(或k1)，“-”端接在s2或s3上(或k2、k3)；將電池負極與 CT 一次繞組的L2端相連，從一次繞組L1端引一根電線，用它在電池正極進行突然連通動作，此時指針式直流毫伏表的指針應隨之?dāng)[動，若向正方向擺動則表明被檢二次繞組為“減極性”，極性正確。反之則極性不正確。

試驗項目

變比檢查

試驗方法

方法1：電流法

由調壓器及升流器等構成升流回路，待檢CT一次繞組串入升流回路；同時用測量用CT和交流電流表測量加在一次繞組的電流I₁用另一塊交流電流表測量待檢二次繞組的電流I₂，計算I₁/I₂的值，判斷是否與銘牌上該繞組的額定電流比(I_1n/I_2n)相符。

方法2：電壓法

待檢CT一次及所有二次繞組均開路，將調壓器輸出接至待檢二次繞組端子，緩慢升壓，同時用交流電壓表測量所加二次繞組的電壓U₂用交流毫伏表測量一次繞組的開路感應電壓U₁，計算U₂/U₁的值，判斷是否與銘牌上該繞組的額定電流比(I_1n/I_2n)相符。

安全措施及注意事項

方法1：測量某個二次繞組時，其余所有二次繞組均應短路、不得開路。根據待檢CT的額定電流和升流器的升流能力選擇量程合適的測量用CT和電流表。

方法2：二次繞組所施加的電壓不宜過高，防止CT鐵心飽和。

試驗標準

與銘牌一致。

試驗項目

勵磁特性曲線

試驗方法

各二次繞組分別進行；待檢CT一次及所有二次繞組均開路，將調壓器或試驗變壓器的電壓輸出高壓端接至待檢二次繞組的一端，待檢二次繞組另一端通過電流表(或毫安表，視量程需要)接地、試驗變壓器的高壓尾接地，接好測量用PT、電壓表，緩慢升壓，同時讀出并記錄各測量點的電壓、申流值，試驗時記錄點的選擇應便于計算飽和點、便于與出廠數據進行比較:一般不應少于5個記錄點。

安全措施及注意事項

試驗時待檢CT一次及所有二次繞組均開路；試驗時應先去磁，然后將電壓逐漸升至勵磁特性曲線的飽和點即可停止，如果該繞組勵磁特性的飽和電壓高于2kV，則現場試驗時所施加的電壓一般應在2kV截止，避免二次繞組絕緣承受過高電壓。

試驗標準

與同類型CT勵磁特性曲線、制造廠的特性曲線比較，應無明顯差異。

試驗項目

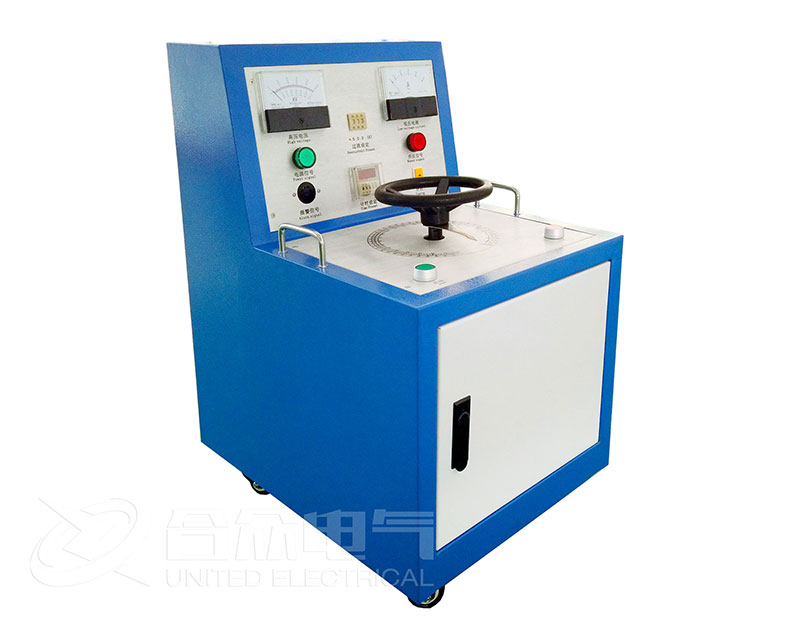

交流耐壓試驗

試驗方法

一般采用50Hz交流耐壓60s，一次繞組交流耐壓值為612kV，二次繞組之間及對地交流耐壓2kV(可用2500V兆歐表代替)。

安全措施及注意事項

試驗時應記錄環境濕度，相對濕度超過80%時不應進行本試驗

升壓時應呼唱

變更試驗接線應斷開電源

油CT試驗前應保證靜置時間大于72h。

試驗標準

無內外絕緣閃絡或擊穿耐壓試驗后宜進行局部放電測試、還應重復進行主絕緣的介損/電容量測量，耐壓前后應無明顯變化。
