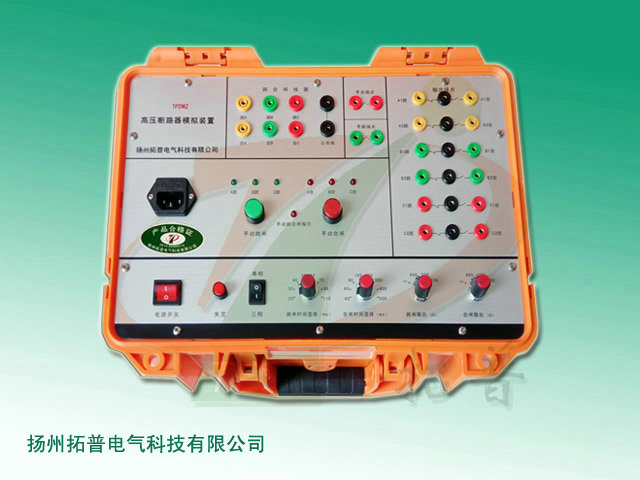

- 高壓斷路器模擬裝置
){kind=small}
設備概述
TPDMZ 高壓斷路器模擬裝置采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的回路設計，可以模擬6～110kV電壓等級的三相及分相操作、單跳閘線圈斷路器的動作行為。
該模擬斷路器適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。
技術指標
1、工作電源：AC220V±10%、50Hz、工作電流小于0.5A
2、跳、合閘操作電壓：DC48V～DC220V（自適應）
3、跳、合閘時間：
跳閘時間選擇：20ms、30ms、40ms、50ms、60ms、70ms、90ms、110ms，誤差不超過±5ms
合閘時間選擇：40ms、60ms、80ms、100ms、200ms、300ms、400ms、500ms，誤差不超過±5ms（500ms時，誤差不超過±20ms）
4、跳、合閘電流：
跳閘電阻選擇：∞Ω、100Ω、200Ω、400Ω
合閘電阻選擇：∞Ω、100Ω、200Ω、400Ω
跳、合閘電流由跳、合閘時間控制自動切斷。
5、手動跳合閘：
當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時，斷路器模擬裝置跳、合閘線圈中沒有電流通過。
6、斷路器失靈：
當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。
7、開出量：接點容量：DC220V/0.5A，AC220V/5A
