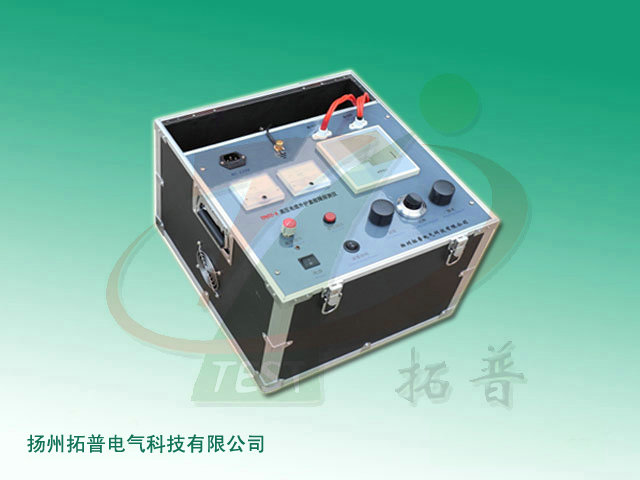

- 高壓電纜外護套故障探測儀
){kind=small}
儀器概述
TPHTC-A 高壓電纜外護套故障測試儀是基于MURRAY電橋原理而設計的，可用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。
該電纜外護套故障測試儀采用開關電源構成高壓恒流源，空載電壓7500V，短路電流40mA，采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位，測量電纜為特別設計的雙芯高壓橡皮電纜，用四端電阻測量法避免了引線電阻引入的誤差，電纜通過編織屏蔽層可靠接地，面板上的操作鈕處于低電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式鋁合金箱內。因此，該設備電壓高、重量輕、操作方便、使用安全。與波反射法相比，電橋平衡法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點，操作容易。
適用范圍
該高壓電纜外護套故障測試儀特別適用于：
1、敷設后電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿。
2、閃絡型擊穿點，擊穿后恒流源能維持電弧，有穩定電流通過電橋，電橋有足夠的靈敏度。
3、尚未擊穿，但電阻偏低的缺陷點，如用兆歐表發現電纜阻值較低，但運行電壓下不擊穿的絕緣缺陷點。
由于上述特點，TPHTC-A型高壓電纜外護套故障測試儀特別適合以下用戶：
1、從事專業定位的隊伍：如大中型供電局及大型用電企業的電纜修試班。絕大部分的電纜擊穿點均可用該設備迅速找到大致的擊穿位置。與波反射法及定點儀配合使用，取長補短，使定位更快更可靠。
2、小型用戶：如小型供電局及中型用電企業。電纜不多，一般走向清楚，不太長，故障次數有限，若配齊一套波反射法定位儀，價格高，對使用人員的素質和經驗要求較高，不是最佳選擇。選用該儀器操作方便，能應付日常需要，是較好的辦法。
3、電纜生產廠家：在廠內，可用作各種線纜擊穿點的定位，選配數字電容表，可找出斷線點。該設備重量輕，便于攜帶至現場為電纜用戶作定位服務。
技術參數
1、空載電壓：≥7500V
2、短路電流：≥40mA
3、定位比例精度：±（0.2%•L±1）m
4、工作電源：AC 220V、50Hz
