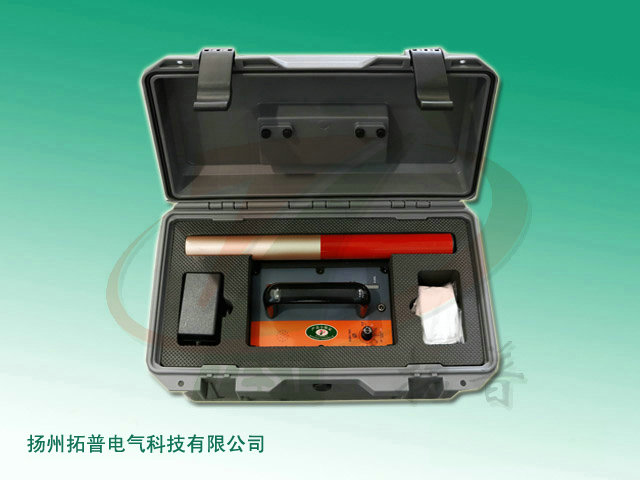

- 絕緣桿繩索質量快速測試儀
){kind=small}
儀器簡介
帶電作業用的絕緣桿、絕緣棒與絕緣繩索的絕緣性能關乎作業人員的人身安全，在使用之前必須對其絕緣性能進行檢測，一般常用的方法是使用絕緣電阻測試儀（即兆歐表）進行測試或分段耐壓試驗，這些方法比較費時費力，而且由于絕緣設備某個局部的絕緣劣化不會引起設備整體絕緣電阻較大變化，因此較難及時發現此類缺陷。
TPGSC 絕緣桿繩索質量快速測試儀采用了全新的高頻測量原理和技術，該便攜式設備提供了一種快速、簡便、安全的檢測方法。
工作原理
當被測物絕緣劣化時，其等效絕緣電阻和等效電容將發生變化，可以通過檢測絕緣電阻或者進行工頻耐壓試驗來判斷，由于絕緣電阻達到數兆歐到數百兆歐，為獲取較大電流信號提高測量精度，施加的直流或工頻交流電壓需達到數千伏到數十千伏級別，嚴重威脅測試人員人身安全。
在被測物絕緣發生劣化時，等效電阻和電容都將發生變化，利用電容在高頻下阻抗降低的原理，對被測物施加高頻信號，在電壓較低時也可以獲取較大的電流信號，通過測量電壓和泄漏電流，可以計算得到等效電阻和電容，進而判斷被測物絕緣狀態。
功能特點
1、本設備采用高頻測量新方法，無交直流高電壓輸出，輸出電壓低于人體安全電壓，無危險。
2、底部采用V型卡槽式設計，測量時只需沿被測物表面滑動即可實時檢測被測物全段絕緣狀態，檢測過程快速高效，省時省力。
3、采用多電極方案，保證對不同尺寸的被測物均能實現良好接觸，滿足不同應用需求，被測物標準尺寸如下：絕緣棒：Φ10mm～Φ15mm、絕緣桿：Φ28mm～Φ77mm、絕緣繩：Φ10mm～Φ14mm。
4、儀器具有自檢功能，能及時發現設備自身問題，防止因儀器故障誤判被測物絕緣狀態。
5、人機接口簡單，易操作，采用多段光條式數碼管和蜂鳴器顯示設備絕緣狀態，簡潔明了。
技術參數
1、輸出電壓：27V方波，頻率20kHz
2、短路電流：56mA
3、儀器功能：可檢測絕緣桿、絕緣棒和絕緣繩索的絕緣狀態
4、被測物尺寸：絕緣棒：Φ10mm～Φ15mm
絕緣桿：Φ28mm～Φ77mm
絕緣繩：Φ10mm～Φ14mm
5、電池容量：2.6Ah
6、顯示方式：發光數碼管
7、保護功能：過壓、電池過充、電池過放保護
友情提醒：購置絕緣工器具試驗設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
