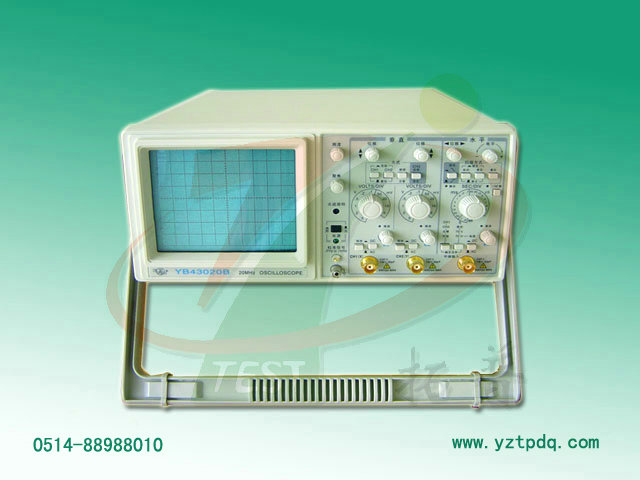

- 綠揚示波器產品
){kind=small}
揚州拓普電氣科技有限公司是致力于二蹤示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
1、校準信號采用晶振，高穩定度。
2、垂直衰減開關，掃描開關均采用編碼開關，具有手感輕、可靠性高。
3、全頻帶自動觸發掃描。
4、豐富的觸發功能，交替觸發、單次觸發、TV-H. TV-V等功能。
5、垂直靈敏度范圍寬2mV/div - 10\Udiv。
6、采用SMT表面貼裝工藝。
7、掃描時間0.2s/div - 0.1}^S/div(YB43020D掃描時間10s/div)。
8、外形小巧美觀，操作手感輕便、內部工藝整齊。
9、面板操作全部采用進口器件，具有非校準和觸發狀態等指示。
10、備有觸發輸出，正弦50Hz電源信號輸出、Z軸輸入，方便于各種測量。
技術指標
|
項目\ 型號 |
YB43020
|
YB43020B
|
YB43020D
|
|
|
垂直 |
偏轉系數
|
2mV/div~10V/div
|
5mV/div~5V/div | 2mV/div~10V/div |
|
帶寬 |
DC:0~20MHz -3dB; AC:10Hz~20MHz -3dB
|
|||
|
輸入阻容
|
1±3%MΩ//30±5pF(直接) 10±5%MΩ//23pF(經探極)
|
|||
|
輸入電壓
|
400V(DC+ACp-p)
|
|
|
|
|
水平 |
顯示方式
|
自動、觸發、鎖定、單次
|
|
|
|
掃描時間系數
|
0.1μs/div~0.2s/div
|
0.1μs/div~0.2s/div
|
0.1μs/div~10s/div按1-2(2.5)-5
|
|
|
按1-2-5進位共分20檔，
|
按1-2-5進位共分20檔，
|
進位共分29檔，誤差為±3%，
|
||
|
誤差為±3%
|
誤差為±3%
|
“慢掃”檔誤差為±8%
|
||
|
擴展
|
×誤差為±5%
|
|||
|
交替擴展掃描
|
×誤差為±5%
|
無
|
×5誤差為±5%
|
|
|
觸發系統 |
觸發源
|
CH1、CH2、交替、電源、外
|
||
|
耦合
|
AC/DC(外)常態/TV-V、TV-H
|
|||
|
極性
|
+、-
|
|
|
|
|
輸入電壓
|
400V(DC+ACp-p)
|
|
|
|
|
X-Y |
信號輸入
|
X軸:CH1 Y軸:CH2
|
|
|
|
偏轉系數
|
同CH1
|
|
|
|
|
頻率響應
|
AC:10Hz~1MHz -3dB; DC:0~1MHz -3dB
|
|||
| Z軸 |
輸入電壓
|
50V(DC+ACp-p)
|
|
|
|
輸入電阻
|
10kΩ
|
|
|
|
|
輸入極性
|
低電平加亮
|
|
|
|
|
頻率范圍
|
DC~5Mz
|
|
|
|
|
校準信號 |
波形
|
方波
|
|
|
|
頻率
|
1KHz±1%
|
|
|
|
|
幅度
|
0.5Vpp±1%
|
|
|
|
| 物理特性 |
電源
|
AC220V±10%或110V±10% 50Hz±5%
|
||
|
功率
|
約35VA
|
|
|
|
|
外形尺寸及質量
|
130H×285W×385D(mm) 約6.5kg
|
|||
