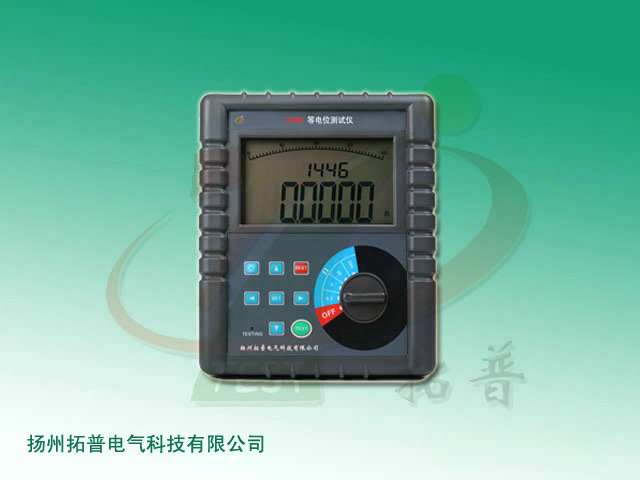

- 等電位連接電阻測試儀
){kind=small}
設備簡介
TPZWC 等電位測試儀采用精密四線法測試，準確可靠。該儀器是檢測建筑物中（避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象）的金屬構件之間等電位聯結質量的專用設備，也可以測量各種電氣設備與地網地極間的連接導體的電阻，也可以測量斷路器、開關、插座觸點的接觸電阻以及各種線圈電阻、分流器電阻、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻等。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
該等電位連接電阻測試儀還具有報警功能、時種功能、測試導線長度的功能，先測出一段標準長度的導線電阻，再測試整條導線電阻，然后通過兩次測試的電阻計算導線的長度。
該儀器由主機、監控軟件、測試線、充電器、通訊線等組成。主機超大LCD顯示，白屏背光，棒圖指示，一目了然，同時能存儲400組數據。監控軟件具有歷史數據讀取、查閱、保存、報表、打印等功能
技術參數
1、功 能：金屬構件之間等電位聯結電阻測試，低值電阻測試，直流電阻測試，地網地極間連接導體的電阻測試，接觸電阻、鉚接電阻測試；導線長度測試等
2、電 源：DC 7.4V 2.6Ah 可充鋰電池
3、功 率：電池充滿時測量功率≤17.64W，工作電流≤2.1A
4、檢測方式：精密四線法，2路A/D同時檢測
5、量 程：0.01Ω～30.0kΩ
6、顯 示 率：0.0001Ω
7、測量精度：0.1Ω～30.0kΩ，△≤1%·Rx（Rx為被測電阻值）
0.01Ω～0.0999Ω，△≤10%·Rx
8、測試電流：3000Ω檔：≤2.1A
300Ω檔：≤210mA
3kΩ檔：≤21mA
30kΩ檔：≤2.1mA
9、導線長度測試：L：≤999999m
10、標準導線長度：標準導線長度設置范圍：1m～30m
11、測試接口：C1電流正、C2電流負、P1電壓正、P2電壓負
12、測量時間：2秒/次
13、數據存儲：400組（掉電或更換電池不會丟失數據）
14、報警設置：報警臨界值設置范圍：1Ω～30Ω，00Ω不啟動報警功能，每次開機不啟動報警功能
15、報警提示：測試值超過報警設定值時，“嘟--嘟--嘟--”報警提示
16、測試指示：測試過程中藍色TESTING燈閃爍
17、充電指示：充電時紅色TESTING燈亮，充滿后燈不亮
18、數據保持：每次測試完后自動保持顯示所測結果
19、測 試 線：4條：紅黑各2條，每條線長5m
20、背光功能：有，適合昏暗場所
21、顯示模式：LCD：128dots×64dots；顯示域：44mm×27mm
22、主機尺寸：205mm×200mm×85mm
23、質 量：1.2kg
24、線路電壓：應避免
25、溢出顯示：超量程溢出功能：“OL”符號顯示
26、低電壓指示：當電池電壓降到6.5V±0.1V時，電池電壓低符號顯示，提醒及時充電。
27、工作溫濕度：-10℃～40℃；80%rh以下
28、存放溫濕度：-10℃～60℃；70%rh以下
29、充電接口：有
30、RS232接口：具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印
31、耐 壓：AC 3700V/rms(外殼與螺釘之間)
32、適合安規：IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
